เชื่อมตู้เครือข่าย จุด LAN กล้อง และ Wi-Fi ด้วยสายทองแดงและไฟเบอร์ที่เลือกจากระยะทาง สภาพหน้างาน และแผนใช้งาน

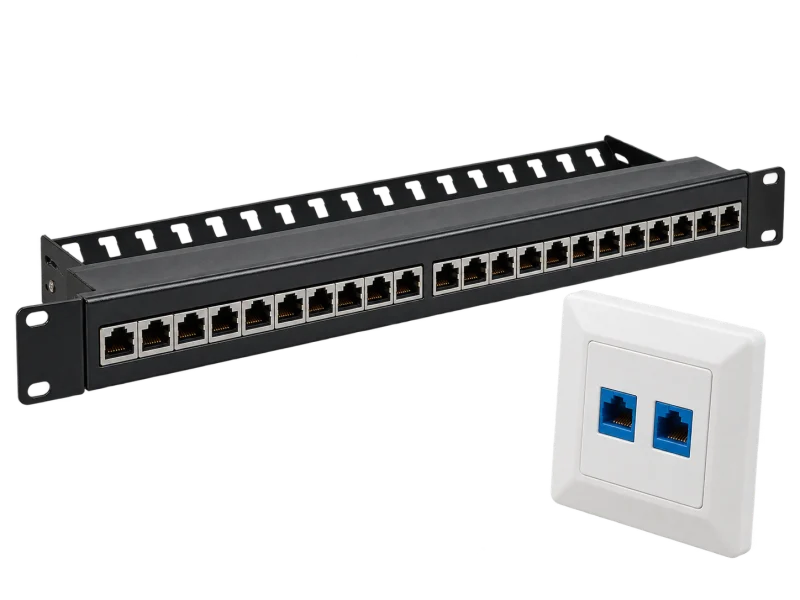

ประเภทสายเป็นเพียงส่วนหนึ่งของระบบ ต้องวางตำแหน่งตู้ รางเดินสาย แพตช์พาเนล จุดปลายทาง และพื้นที่สำรองไปด้วยกัน เพื่อให้ติดตั้งและบำรุงรักษาได้ตามโจทย์
แต่ละส่วนของช่องสัญญาณต้องรองรับสมรรถนะเดียวกัน และผ่านการทดสอบหลังติดตั้ง

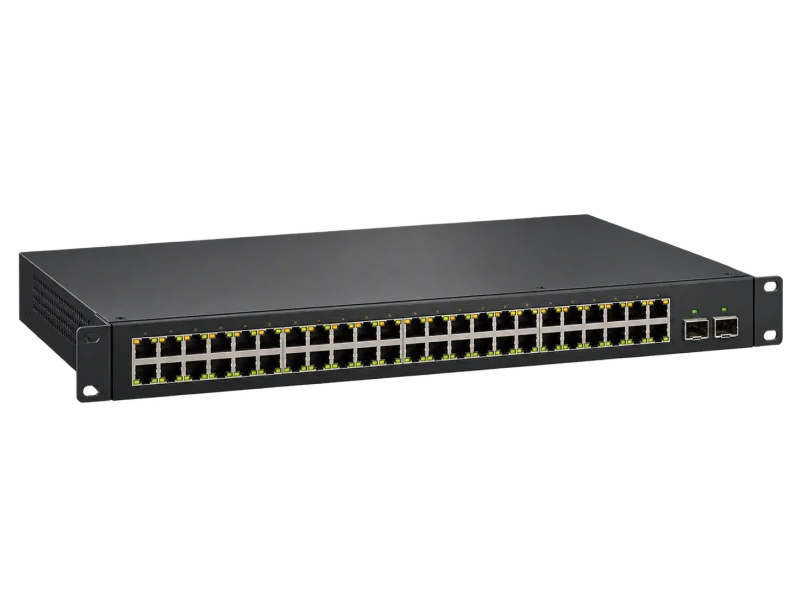

กำหนดความเร็วพ อร์ต งบ PoE และอัปลิงก์ที่เหมาะกับหน้างาน
ภาพอุปกรณ์แนวคิดสร้างด้วย AI ไม่ใช่ภาพรุ่นสินค้าที่ระบุ

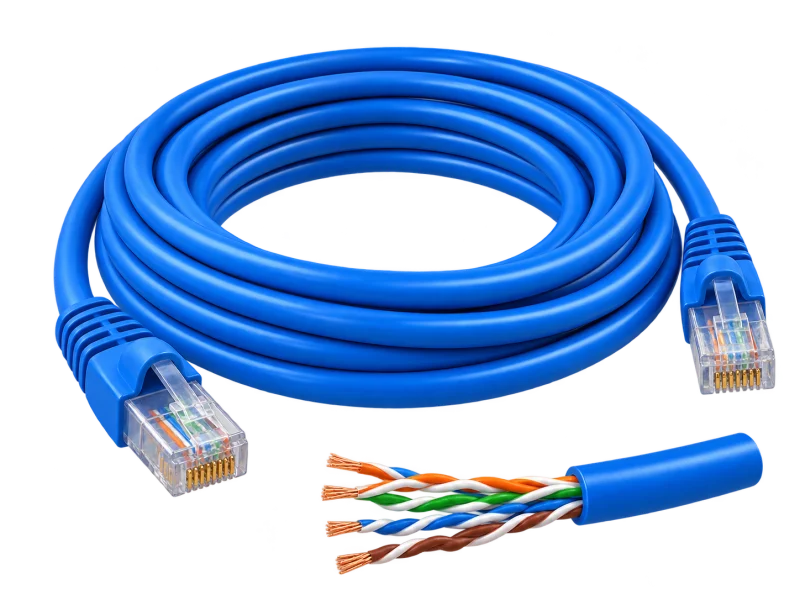

ภาพนี้แสดงช่องสัญญาณทองแดงตัวอย่าง ส่วนแบ็กโบนไฟเบอร์และระยะทางต้องเลือกตามแบบและออปติก
เปรียบเทียบ Cat5e, Cat6 และ Cat6A จากงานที่ต้องรองรับ ตัวเลข MHz คือช่วงความถี่ทดสอบของประเภทสาย ไม่ใช่ความเร็วอินเทอร์เน็ต
ภาพ แนวคิดสร้างด้วย AIสายคู่บิดเกลียว · 100 MHz
ภาพแนวคิดสร้างด้วย AIสายคู่บิดเกลียว · 250 MHz
ภาพแนวคิดสร้างด้วย AIสายคู่บิดเกลียว · 500 MHz
ข้อมูลอ้างอิง: Fluke Networks · channel, permanent link and testingFluke Networks · 10GBASE-T field testing
สำหรับรูปแบบแชนเนลทั่วไปของ Cat5e/Cat6/Cat6A ให้วางสายติดตั้งถาวร (Permanent Link) ไม่เกิน 90 ม. และรวมแพตช์คอร์ดทั้งสองปลายแล้วไม่เกิน 100 ม. ตัวเลข 100 ม. จึงไม่ใช่ความยาวสายจากกล่องก่อนต่อหัวและสายแพตช์
อุณหภูมิ ขนาดตัวนำ รูปแบบแพตช์คอร์ด และแอปพลิเคชันอาจทำให้ต้องลดระยะ หากไกลกว่านี้ให้ประเมินตำแหน่งตู้เพิ่มหรือใช้ไฟเบอร์ ไม่ต่อเพิ่มแล้วถือว่าผ่านโดยอัตโนมัติ

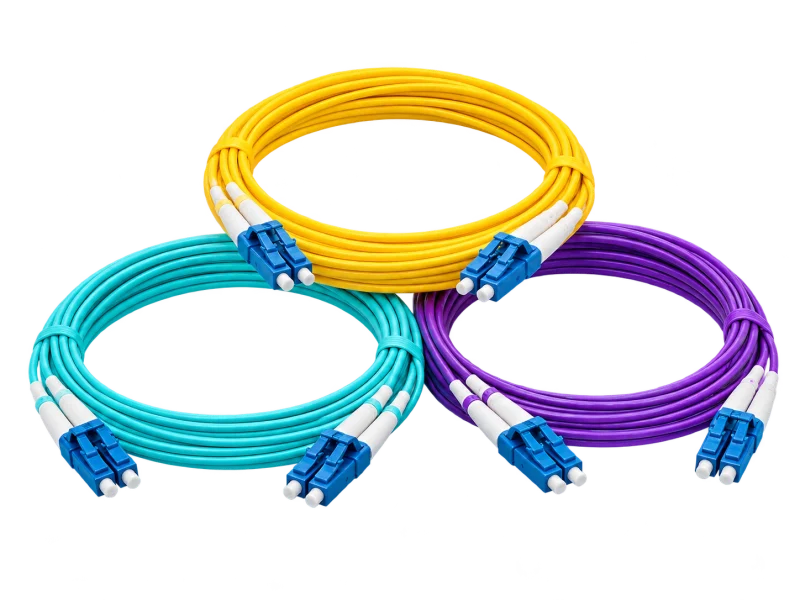

เลือก OM3, OM4 หรือ OS2 ร่วมกับหัวรับส่งแสงทั้งสองปลา ย ความเร็ว ชนิดหัวต่อ และงบการสูญเสียแสง ไม่มีระยะเดียวที่ใช้ได้กับไฟเบอร์ทุกระบบ
ภาพแนวคิดสร้างด้วย AIมัลติโหมด · 50/125 µm
ภาพแนวคิดสร้างด้วย AIมัลติโหมด · 50/125 µm
ภาพแนวคิดสร้างด้วย AIซิงเกิลโหมด
ระยะด้านบนเป็นตัวอย่างจากเอกสารโมดูล Cisco ไม่ใช่การรับประกันของงานติดตั้ง ต้องตรวจรุ่นโมดูลที่สวิตช์รองรับ ความยาวคลื่น หัวต่อ ขั้วส่ง–รับ และการสูญเสียจากจุดเชื่อมต่อ/จุดสไปซ์ก่อนระบุอุปกรณ์
ข้อมูลอ้างอิง: Cisco · 10GBASE SFP+ optical reachCorning · fiber selection guide (PDF)
สำรวจแนวเดินสายใกล้มอเตอร์ อินเวอร์เตอร์ และสายไฟกำลัง ก่อนเลือกระหว่าง UTP กับสายมีชิลด์ ระบบชิลด์ต้องต่อเนื่องผ่านหัวต่อและแพตช์พาเนล พร้อมออกแบบการบอนดิ้งและกราวด์ตามระบบอาคาร ไม่ใช่เปลี่ยนเฉพาะสายแล้วจบ
ข้อมูลอ้างอิง: Fluke Networks · industrial electromagnetic interference
ตรวจชนิด PoE ที่อุปกรณ์ต้องการ กำลังต่อพอร์ต และงบกำลังไฟรวมของสวิตช์ รวมถึงไฟเลี้ยงสำรอง เผื่อกำลังตามโหลดจริงและการสูญเสียในสาย ไม่ใช้จำนวนพอร์ตแทนงบกำลังไฟ
ข้อมูลอ้างอิง: Cisco · PoE devices and switch power budgets
ระบุสายติดตั้งถาวรเป็นตัวนำทองแดงแท้แบบแกนเดี่ยว พร้อมแพตช์คอร์ดทองแดงที่เหมาะกับระบบ หลีกเลี่ยง CCA หรืออะลูมิเนียมหุ้มทองแดง ซึ่งมีความต้านทานสูงกว่าและเพิ่มความร้อนเมื่อจ่าย PoE ตรวจขนาดตัวนำ อุณหภูมิ และการรวมมัดสายด้วย
ข้อมูลอ้างอิง: Fluke Networks · copper-clad aluminium and PoE
เลือกปลอกสายจากพื้นที่จริง ทั้งความชื้น แสงแดด อุณหภูมิ และวิธีเดินสาย แล้วตรวจข้อกำหนดด้านเปลวไฟและควันเมื่อเข้าอาคาร คำว่า Outdoor หรือ LSZH เพียงอย่างเดียวไม่ยืนยันว่าใช้ได้ทุกพื้นที่ ต้องตรวจเอกสารรุ่นและข้อกำหนดโครงการ
ข้อมูลอ้างอิง: Corning · indoor/outdoor cable requirements
ตัวอย่างเอกสาร LINK Cat6 LSZH ระบุสายสำหรับงานภายในและตัวนำทองแดงแท้ ตรวจเอกสารของรุ่นที่จะใช้จริงทุกครั้ง ชื่อยี่ห้อหรือสีปลอกสายไม่ใช่ตัวแทนข้อกำหนดทางเทคนิค
ข้อมูลอ้างอิง: LINK · Cat6 LSZH construction example (PDF)
ตกลงรายการตรวจ เกณฑ์รับมอบ และเอกสารก่อนเริ่มงาน เพื่อให้รู้ว่าผลทดสอบครอบคลุมส่วนใดของระบบ
ตกลงว่าจะทดสอบ Permanent Link, Channel หรือ MPTL ให้ตรงกับรูปแบบติดตั้ง พร้อมระบุเกณฑ์และรายงานที่ต้องส่งมอบ การตรวจว่าต่อสายครบไม่เท่ากับการทดสอบสมรรถนะตามประเภทสาย
กำหนดการตรวจและทำความสะอาดหัวต่อ ตรวจลำดับเส้นและชนิดหัวต่อ พร้อมวิธีวัดการสูญเสียแสง และพิจารณา OTDR ตามขอบเขตโครงการ ทดสอบร่วมกับหัวรับส่งและอุปกรณ์จริง
กำหนดหมายเลขสาย ป้ายทั้งสองปลาย แผนผังตู้ ตารางพอร์ต และแบบแนวเดินสายตามติดตั้งจริง จัดเก็บผลทดสอบตามหมายเลขลิงก์ พร้อมรายการอุปกรณ์และจุดสำรอง
ข้อมูลอ้างอิง: Fluke Networks · channel, permanent link and testing
ตรวจสอบแหล่งข้อมูลล่าสุด:
ข้อมูลนี้ใช้เริ่มวางแผน ข้อกำหนดรุ่นและเกณฑ์ทดสอบจะยืนยันตามโครงการ ไม่ใช่การรับรองระบบหรือการรับประกันผลทดสอบล่วงหน้า
เตรียมตำแหน่งตู้ จำนวนจุด ระยะโดยประมาณ อุปกรณ์ PoE และแนวเดินสายเดิม เพื่อช่วยกำหนดระบบและขอบเขตสำรวจ
